| 設備資料 | 技術參數 |
|---|---|
| 適用產品 | 電子零件 |
| 產品材質 | 電子零件 |
| 行業 | 電子零件 |
| 功能 | 裝配, 檢測 |
| 設備規格 | 全自動 |
| 設備描述 |

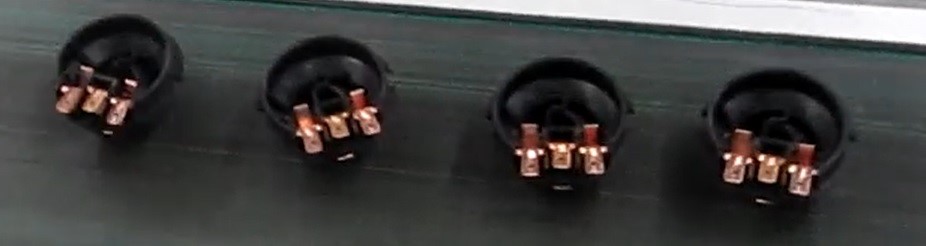

此生產設備應用於P72C各零件的裝配及各種檢測工序 專機共分10個部分, 主要功能包括: 主體模自動上料 自動上正負極銅片及地極片 自動將正負及地極片壓入到主體模 自動檢測地極片內阻值 自動測試地極片GO/NO GO 自動檢測正負極片之間的耐壓絕緣性能 自動檢測正負極片和主體模底面的高度及合格品/不合格品的分選下料 |
| 運作原理 |

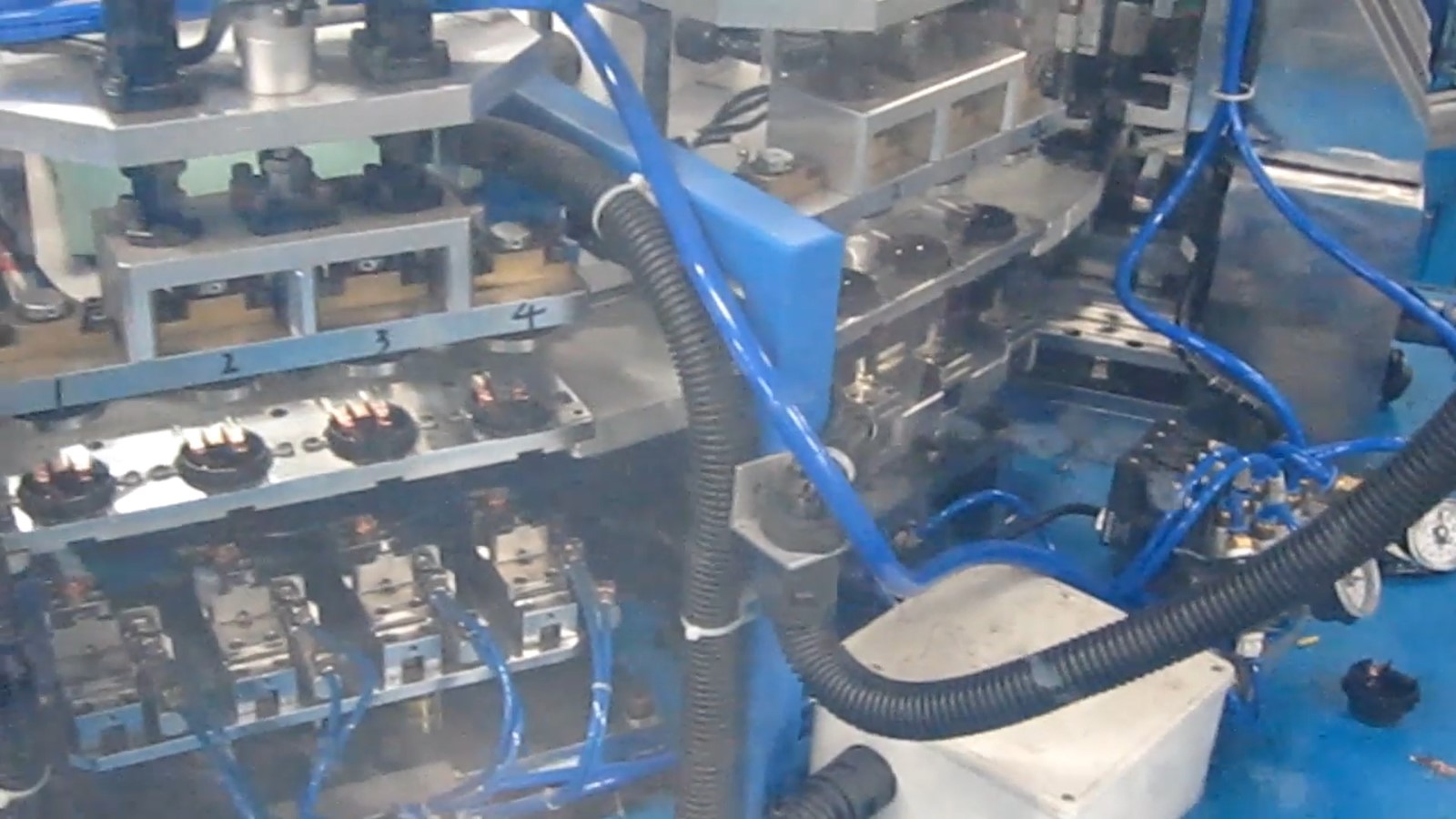

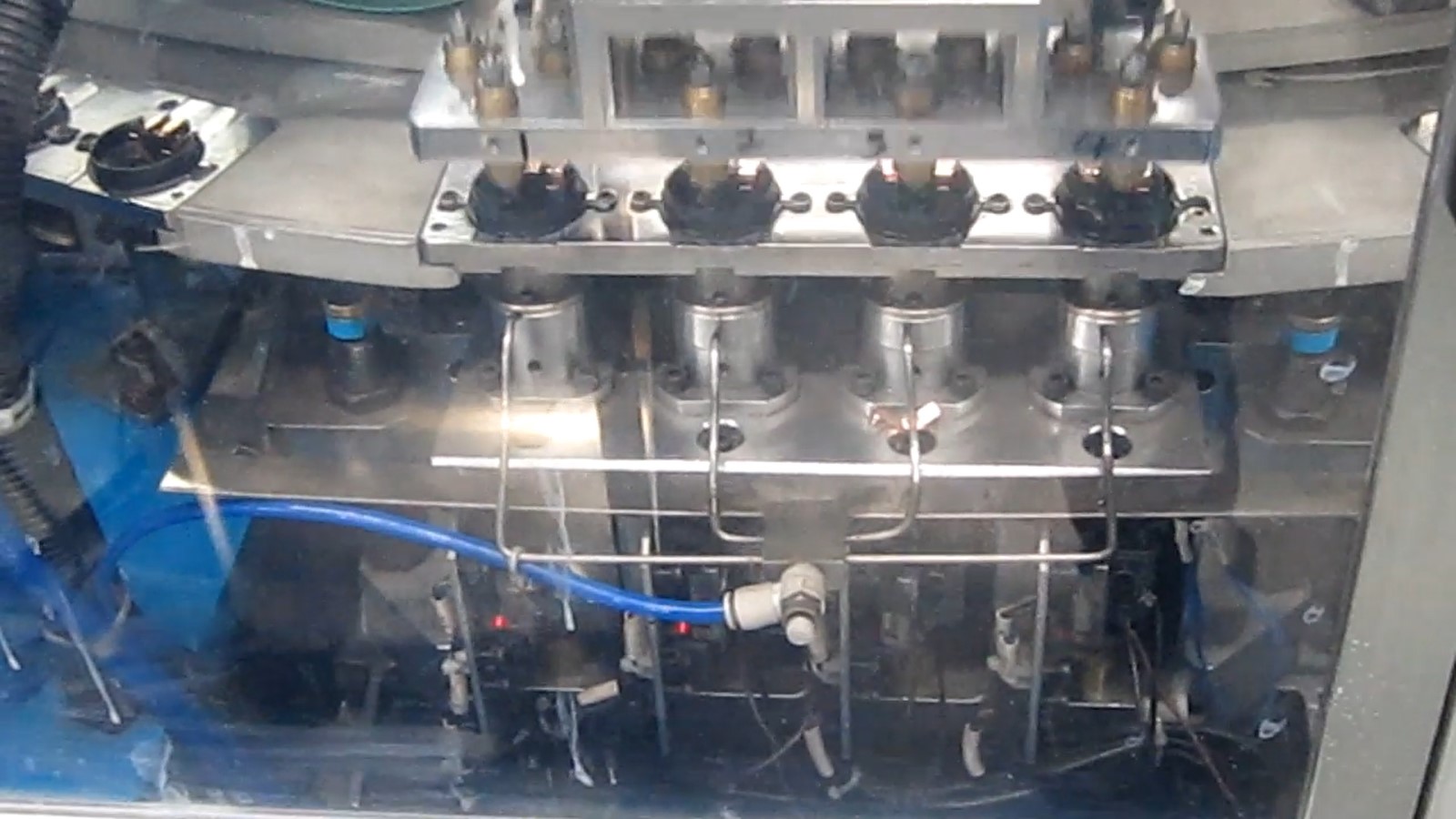

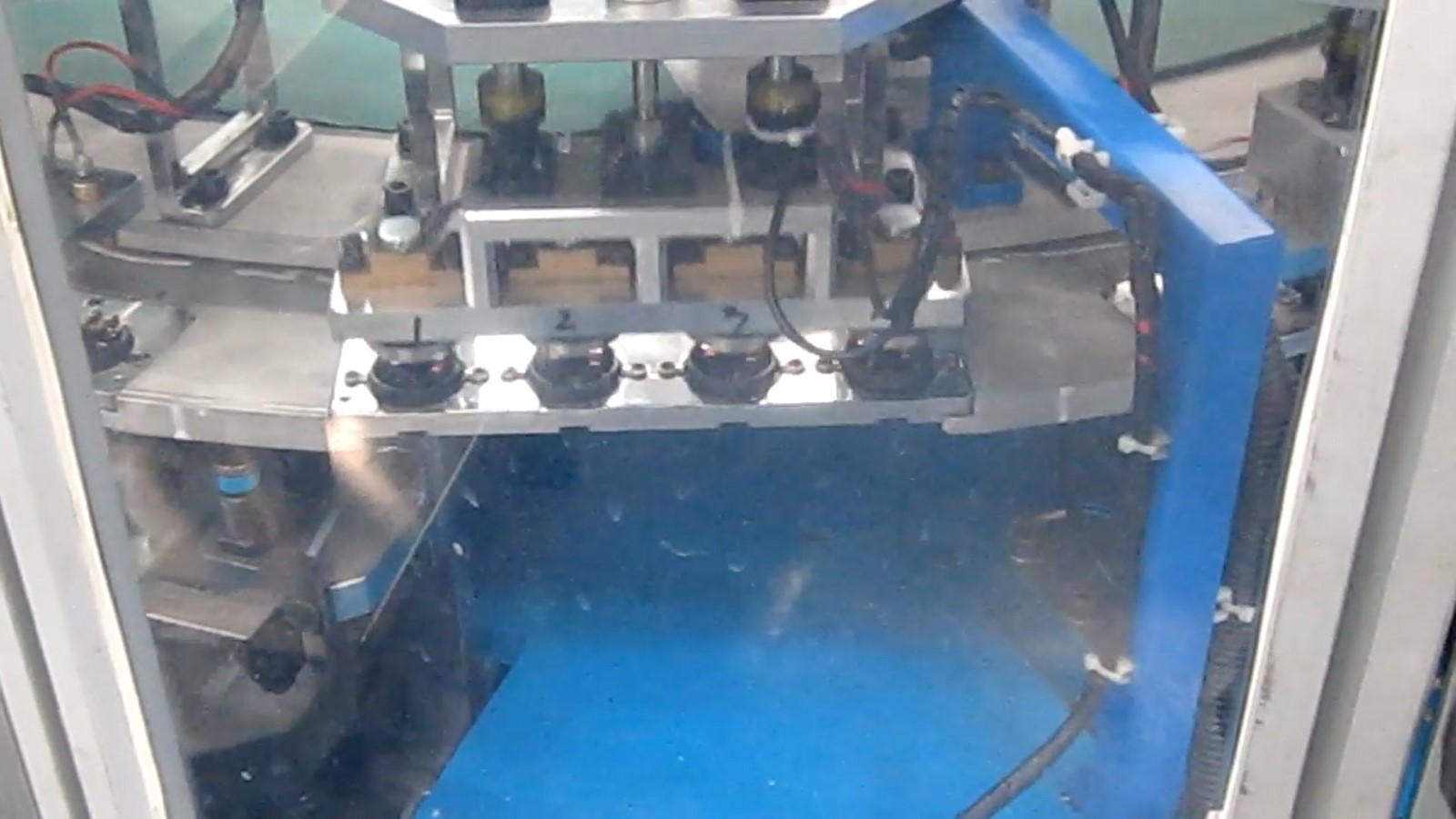

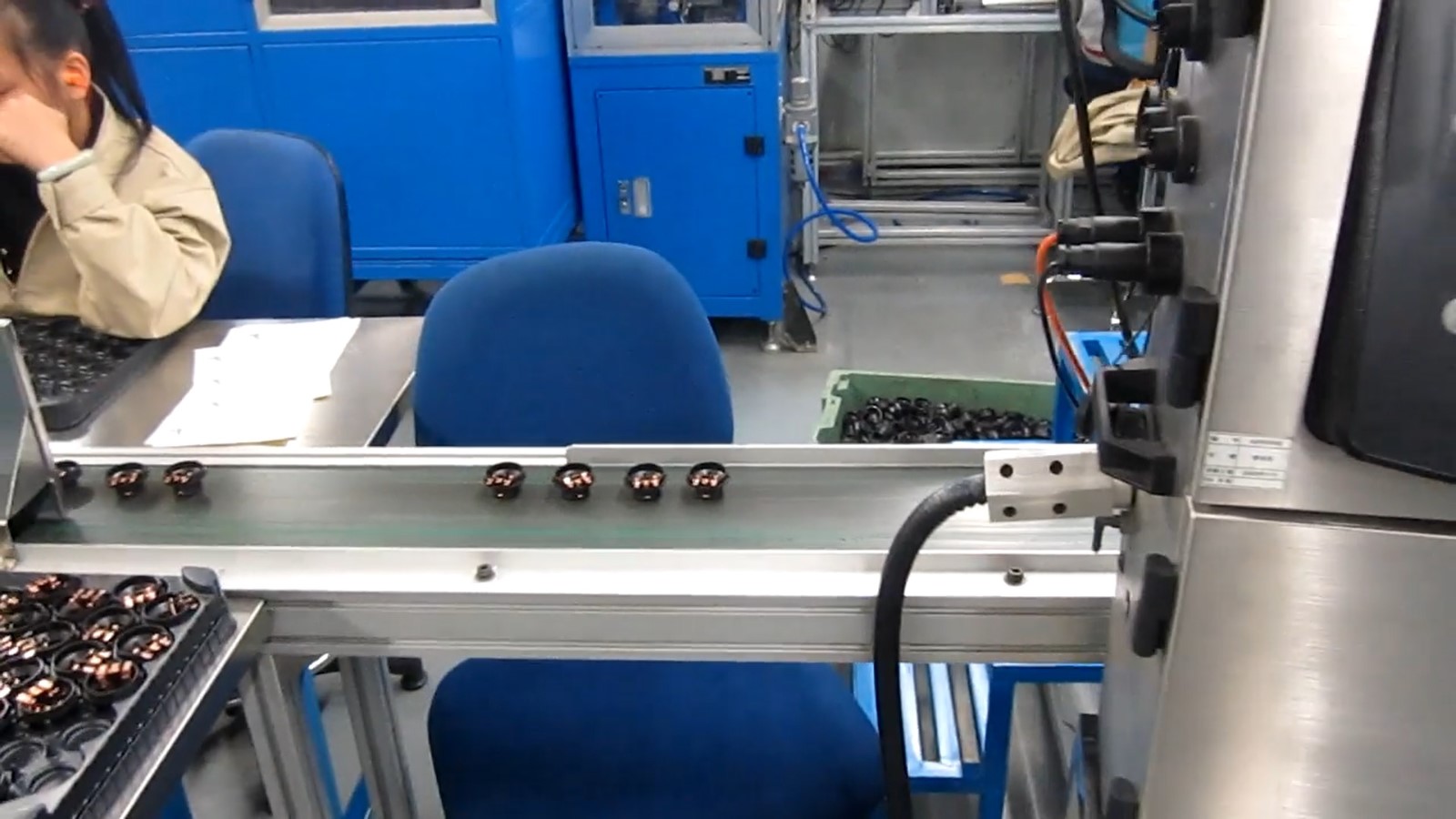

1. 產品塑膠主體經震動盤自動排列好, 經機械手放入機器 2. 正、負地極片經震動盤自動排列好 3. 機械手取正、負地極片, 自動壓制於塑膠主體 4. 自動內阻檢測 5. 自動GO/NO GO檢測 6. 自動耐壓檢測 7. 自動高度檢測 8. 自動下料到輸送帶上分選 |
| 生產速度 | 60件/分 |
| 操作方式 | 自動, 觸控式螢幕手動, 觸控式螢幕參數設置 |
| 電源 | 380VAC（三相電源） |
| 氣源 | 0.6Mpa |
| 設備尺寸(長 x 寬 x 高) | 4.5m x 3.1m x 1.5m |
| 主要元器件配置 |
氣缸：SMC 導軌：HIWIN 分割器：DEX 感應器：OMRON，KEYENCE PLC：MITSUBISHI |
| 設備组成 |
主體模: 振動排料裝置, 上料裝置, 分料裝置 正極片/負極片/地極片上料裝置 壓制裝置 GO/NO Go檢測裝置 高度檢測裝置 內阻檢測裝置 耐壓檢測裝置 輸送帶, 下料及分選裝置 內阻儀, 耐壓儀 回轉工作盤 |
